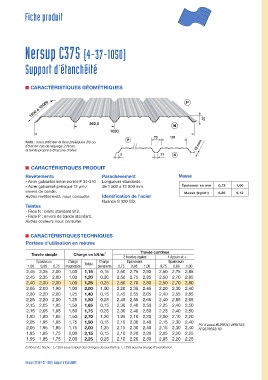

Fiche produit

Nersup C37S (4-37-1050)

Support d’étanchéité

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 P P

262,5 N N 37

1050
70 191
P P
Nota : nous préciser la face prélaquée (N) ou
(P) et en cas de laquage 2 faces, 15 mini.
la teinte propre à chacune d’elles.
8 21 N N

CARACTÉRISTIQUES PRODUIT
Revêtements Parachèvement Masse
- Acier galvanisé selon norme P 34-310 Longueurs standards
- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm. Épaisseur en mm 0,75 1,00
envers de bande. Masse (kg/m 2 ) 6,86 9,12
Autres revêtements, nous consulter. Identification de l’acier
Nuance S 320 GD.
Teintes
- Face N : blanc standard 912.
- Face P : envers de bande standard.
Autres couleurs nous consulter.

CARACTÉRISTIQUES TECHNIQUES
Portées d’utilisation en mètres

2 Travée continue
Travée simple Charge en kN/m
2 travées égales 4 Appuis et +
Épaisseurs Charge Charge Épaisseurs Épaisseurs
1,00 0,88 0,75 d’exploitation Totale permanente 0,75 0,88 1,00 0,75 0,88 1,00
2,45 2,35 2,00 1,00 1,15 0,15 2,50 2,75 2,90 2,50 2,75 2,85
2,45 2,35 2,00 1,00 1,20 0,20 2,50 2,75 2,85 2,50 2,70 2,85
2,40 2,30 2,00 1,00 1,25 0,25 2,50 2,70 2,80 2,50 2,70 2,80
2,05 2,00 1,90 1,00 2,00 1,00 2,20 2,35 2,45 2,20 2,30 2,40
2,30 2,20 2,00 1,25 1,40 0,15 2,45 2,55 2,65 2,40 2,55 2,65
2,25 2,20 2,00 1,25 1,50 0,25 2,45 2,55 2,65 2,40 2,55 2,65
2,15 2,05 1,95 1,50 1,65 0,15 2,30 2,40 2,50 2,25 2,40 2,50
2,15 2,05 1,95 1,50 1,75 0,25 2,30 2,40 2,50 2,25 2,40 2,50
1,90 1,80 1,65 1,50 2,70 1,20 1,95 2,10 2,20 2,00 2,10 2,20
2,05 1,95 1,85 1,75 1,90 0,15 2,15 2,30 2,40 2,15 2,30 2,40
2,05 1,95 1,85 1,75 2,00 1,25 2,15 2,30 2,40 2,15 2,30 2,40 PV d’essai BUREAU VERITAS
N°2678692/1B
1,95 1,85 1,75 2,00 2,15 0,15 2,10 2,20 2,30 2,05 2,20 2,25
1,95 1,85 1,75 2,00 2,25 0,25 2,10 2,20 2,30 2,05 2,20 2,25
Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.

Nersup C37S (4-37-1050) Support d’étanchéité
