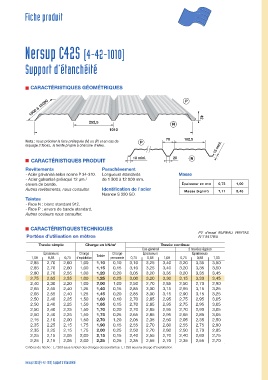

Fiche produit

Nersup C42S (4-42-1010)

Support d’étanchéité

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 P P

42

252,5 N N
1010
0 82

Nota : nous préciser la face prélaquée (N) ou (P) et en cas de P P 70 182,5

laquage 2 faces, la teinte propre à chacune d’elles. 15 mini.

18 mini. 20 N N

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement

- Acier galvanisé selon norme P 34-310. Longueurs standards Masse

- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm.

envers de bande. Épaisseur en mm 0,75 1,00

Autres revêtements, nous consulter. Identification de l’acier

Masse (kg/m 2 ) 7,11 9,48

Nuance S 320 GD.

Teintes

- Face N : blanc standard 912.

- Face P : envers de bande standard.

Autres couleurs nous consulter.

CARACTÉRISTIQUES TECHNIQUES PV d’essai BUREAU VERITAS

Portées d’utilisati on en mètres N°7 84179/5

Travée simple Charge en kN/m 2 Travée continue

Cas général

2 travées égales
Épaisseurs Charge Charge Épaisseurs Épaisseurs
1,00 0,88 0,75 d’exploitation Totale permanente 0,75 0,88 1,00 0,75 0,88 1,00
2,85 2,70 2,60 1,00 1,10 0,10 3,10 3,25 3,40 3,20 3,35 3,50

2,85 2,70 2,60 1,00 1,15 3,10 3,25 3,40 3,20 3,35 3,50
0,15
2,80 2,70 2,55 1,00 1,20 0,20 3,05 3,20 3,35 3,20 3,35 3,45

2,75 2,65 2,55 1,00 1,25 0,25 3,00 3,20 3,30 3,15 3,30 3,45
2,40 2,30 2,20 1,00 2,00 1,00 2,50 2,70 2,85 2,50 2,70 2,90
2,65 2,55 2,40 1,25 1,40 0,15 2,85 3,00 3,15 2,95 3,15 3,25

2,65 2,55 2,40 1,25 1,45 0,20 2,85 3,00 3,15 2,90 3,15 3,25
2,50 2,40 2,25 1,50 1,60 0,10 2,70 2,85 2,95 2,75 2,95 3,05

2,50 2,40 2,25 1,50 1,65 0,15 2,70 2,85 2,95 2,75 2,95 3,05

2,50 2,40 2,25 1,50 1,70 0,20 2,70 2,85 2,9 5 2,70 2,90 3,05
2,50 2,40 2,25 1,50 1,75 0,25 2,65 2,85 2,95 2,65 2,85 3,05
2,15 2,10 2,00 1,50 2,70 1,20 2,05 2,35 2,50 2,05 2,35 2,50
2,35 2,25 2,15 1,75 1,90 0,15 2,55 2,70 2,80 2,55 2,75 2,90

2,35 2,25 2,15 1,75 2,00 0,25 2,50 2,70 2,80 2,50 2,70 2,85
2,25 2,15 2,05 2,00 2,15 0,15 2,40 2,55 2,70 2,40 2,60 2,75
2,25 2,15 2,05 2,00 2,25 0,25 2,35 2,55 2,70 2,35 2,55 2,70

Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.

Nersup C42S (4-42-1010) Support d’étanchéité
