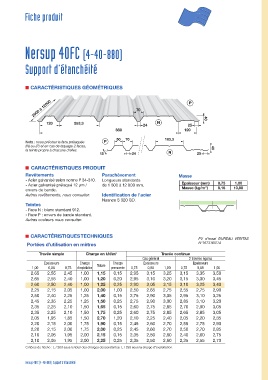

B5 NERSUP 40FC SPO_Mise en page 1 11/12/17 17:32 Page1

Fiche produit

Nersup 40FC (4-40-880)

Support d’étanchéité

CARACTÉRISTIQUES GÉOMÉTRIQUES

2000 à 12000 70 PP

24 25 40
120 253,3 NN
8 8 0 1 2 0

50 70 183,3
Nota : nous préciser la face prélaquée P P
(N) ou (P) et en cas de laquage 2 faces,
la teinte propre à chacune d’elles. 40
15 24 N N 25

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Masse
- Acier galvanisé selon norme P 34-310. Longueurs standards
Épaisseur (mm) 0,75 1,00
- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm.
Masse (kg/m ) 8,16 10,88
2
envers de bande.
Autres revêtements, nous consulter. Identification de l’acier
Nuance S 320 GD.
Teintes
- Face N : blanc standard 912.

- Face P : envers de bande standard.

Autres couleurs nous consulter.

CARACTÉRISTIQUES TECHNIQUES
PV d’essai BUREAU VERITAS
Portées d’utilisation en mètres N°1673165/1A
Travée simple Charge en kN/m 2 Travée continue
Cas général 2 travées égales
Épaisseurs Charge Charge Épaisseurs Épaisseurs

1,00 0,88 0,75 d’exploitation Totale permanente 0,75 0,88 1,00 0,75 0,88 1,00
2,65 2,55 2,45 1,00 1,15 0,15 2,95 3,15 3,25 3,15 3,35 3,50

2,65 2,55 2,40 1,00 1,20 0,20 2,95 3,10 3,20 3,15 3,30 3,45
2,60 2,50 2,40 1,00 1,25 0,25 2,90 3,05 3,15 3,10 3,25 3,40
2,25 2,15 2,05 1,00 2,00 1,00 2,50 2,65 2,75 2,55 2,75 2,90
2,50 2,40 2,25 1,25 1,40 0,15 2,75 2,90 3,05 2,95 3,10 3,25
2,45 2,35 2,25 1,25 1,50 0,25 2,75 2,90 3,00 2,85 3,10 3,20

2,35 2,25 2,10 1,50 1,65 0,15 2,60 2,75 2,85 2,70 2,90 3,05
2,35 2,25 2,10 1,50 1,75 0,25 2,60 2,75 2,85 2,65 2,85 3,05

2,05 1,95 1,85 1,50 2,70 1,20 2,10 2,25 2,40 2,05 2,20 2,35

2,20 2,15 2,00 1,75 1,90 0,15 2,45 2,60 2,70 2,55 2,75 2,90

2,20 2,15 2,00 1,75 2,00 0,25 2,45 2,60 2,70 2,50 2,70 2,85

2,10 2,05 1,95 2,00 2,15 0,15 2,35 2,50 2,60 2,40 2,60 2,75

2,10 2,05 1,95 2,00 2,25 0,25 2,35 2,50 2,60 2,35 2,55 2,70

Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.

Nersup 40FC (4-40-880) Support d’étanchéité
