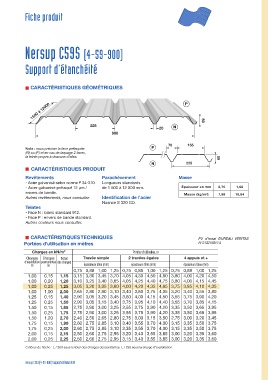

Fiche produit

Nersup C59S (4-59-900)

Support d’étanchéité

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000

P P

59
225 N N
20
900

70 155

Nota : nous préciser la face prélaquée P P

(N) ou (P) et en cas de laquage 2 faces,

la teinte propre à chacune d’elles.
59
N N 225

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Masse
- Acier galvanisé selon norme P 34-310. Longueurs standards

1,00

- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm. Épaisseur en mm 0,75

envers de bande. Masse (kg/m 2 ) 7,98 10,64

Autres revêtements, nous consulter. Identification de l’acier

Nuance S 320 GD.

Teintes

- Face N : blanc standard 912.

- Face P : envers de bande standard.

Autres couleurs nous consulter.

CARACTÉRISTIQUES TECHNIQUES PV d’essai BUREAU VERITAS

Portées d’utilisation en mètres N°2742589/1A

Charges en kN/m 2 Portées d’utilisation, m

Charges Charges Total Travée simple 2 travées égales 4 appuis et +

d’exploitation permanentes des charges
épaisseurs tôles (mm)
épaisseurs tôles (mm)
épaisseurs tôles (mm)

(s) (p) 0,75 0,88 1,00 1,25 0,75 0,88 1,00 1,25 0,75 0,88 1,00 1,25

1,00 0,15 1,15 3,15 3,30 3,45 3,70 4,05 4,30 4,50 4,80 3,80 4,00 4,20 4,50

1,00 0,20 1,20 3,10 3,25 3,40 3,65 4,05 4,25 4,40 4,75 3,80 4,00 4,15 4,45

1,00 0,25 1,25 3,05 3,20 3,35 3,60 4,00 4,20 4,35 4,65 3,75 3,95 4,10 4,35

1,00 1,00 2,00 2,65 2,80 2,90 3,10 3,40 3,60 3,75 4,05 3,20 3,40 3,55 3,80

1,25 0,15 1,40 2,90 3,05 3,20 3,45 3,80 4,00 4,15 4,50 3,55 3,75 3,90 4,20

1,25 0,25 1,50 2,90 3,05 3,15 3,40 3,75 3,95 4,10 4,40 3,55 3,70 3,85 4,15

1,50 0,15 1,65 2,75 2,90 3,00 3,25 3,55 3,75 3,90 4,20 3,35 3,50 3,65 3,95

1,50 0,25 1,75 2,75 2,90 3,00 3,25 3,55 3,75 3,90 4,20 3,35 3,50 3,65 3,95

1,50 1,20 2,70 2,40 2,50 2,65 2,80 2,75 3,00 3,15 3,50 2,75 3,00 3,20 3,45

1,75 0,15 1,90 2,60 2,75 2,85 3,10 3,40 3,55 3,70 4,00 3,15 3,35 3,50 3,75
1,75 0,25 2,00 2,60 2,75 2,85 3,10 3,35 3,55 3,70 4,00 3,15 3,35 3,50 3,75
2,00 0,15 2,15 2,50 2,60 2,75 2,95 3,20 3,40 3,55 3,85 3,00 3,20 3,35 3,60
2,00 0,25 2,25 2,50 2,60 2,75 2,95 3,15 3,40 3,55 3,85 3,00 3,20 3,35 3,60

Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.

Nersup C59S (4-59-900) Support d’étanchéité
