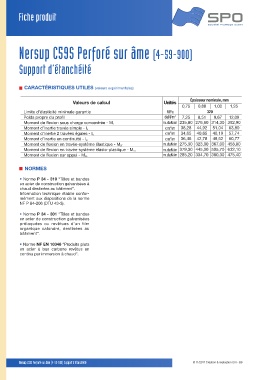

Fiche produit

Nersup C59S Perforé sur âme (4-59-900)
Nersup C59S Perforé sur âme (4-59-900)

Support d’étanchéité
support d‘étanchéité

CARACTÉRISTIQUES UTILES (valeurs expérimentales)
CARACTÉRISTIQUES UTILES (valeurs expérimentales)

Épaisseur nominale, mm
Valeurs de calcul Unités
0,75 0,88 1,00 1,25
Limite d’élasticité minimale garantie MPa 320
Poids propre du profil daN/m 2 7,25 8,51 9,67 12,09
m.daN/m 235,80 276,60 314,30 392,90
Moment de flexion sous charge concentrée - M c
Moment d’Inertie travée simple - I 2 cm /m 38,28 44,92 51,04 63,80
4
Moment d’Inertie 2 travées égales - I 3 cm /m 34,65 40,65 46,19 57,74
4
Moment d’Inertie en continuité - I m cm /m 36,46 42,78 48,62 60,77
4
Moment de flexion en travée-système élastique - M 2T m.daN/m 275,30 323,00 367,00 458,80
Moment de flexion en travée-système élasto-plastique - M 3T m.daN/m 379,30 445,00 505,70 632,10
Moment de flexion sur appui - M 3A m.daN/m 285,20 334,70 380,30 475,40

NORMES

• Norme P 34 - 310 “Tôles et bandes
en acier de construction galvanisées à
chaud destinées au bâtiment”.
Information technique établie confor-
mément aux dispositions de la norme
NF P 84-206 (DTU 43-3).

• Norme P 34 - 301 “Tôles et bandes
en acier de construction galvanisées
prélaquées ou revêtues d’un film
organique calandré, destinées au
bâtiment”.

• Norme NF EN 10346 “Produits plats
en acier à bas carbone revêtus en
continu par immersion à chaud”.
