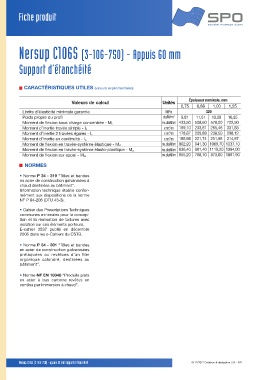

Fiche produit

Nersup C106S (3-106-750) - Appuis 60 mm

Support d’étanchéité

CARACTÉRISTIQUES UTILES (valeurs expérimentales)
Valeurs de calcul Unités Épaisseur nominale, mm
0,75 0,88 1,00 1,25
Limite d’élasticité minimale garantie MPa 320
Poids propre du profil daN/m 2 9,81 11,51 13,08 16,35
m.daN/m 433,50 508,60 578,00 722,50
Moment de flexion sous charge concentrée - M c
Moment d’Inertie travée simple - I 2 cm /m 199,10 233,61 265,46 331,83
4
Moment d’Inertie 2 travées égales - I 3 cm /m 178,87 209,88 238,50 298,12
4
Moment d’Inertie en continuité - I m cm /m 188,98 221,74 251,98 314,97
4
Moment de flexion en travée-système élastique - M 2T m.daN/m 802,20 941,30 1069,70 1337,10
Moment de flexion en travée-système élasto-plastique - M 3T m.daN/m 836,40 981,40 1115,20 1394,00
Moment de flexion sur appui - M 3A m.daN/m 655,20 768,70 873,60 1091,90
NORMES

• Norme P 34 - 310 “Tôles et bandes
en acier de construction galvanisées à
chaud destinées au bâtiment”.
Information technique établie confor-
mément aux dispositions de la norme
NF P 84-206 (DTU 43-3).

• Cahier des Prescriptions Techniques
communes minimales pour la concep-
tion et la réalisation de toitures avec
isolation sur ces éléments porteurs.
E-cahier 3537 publié en décembre
2005 dans les e-Cahiers du CSTB.
• Norme P 34 - 301 “Tôles et bandes
en acier de construction galvanisées
prélaquées ou revêtues d’un film
organique calandré, destinées au
bâtiment”.

• Norme NF EN 10346 “Produits plats
en acier à bas carbone revêtus en
continu par immersion à chaud”.

Nersup C106S (3-106-750) - appuis 60 mm Support d’étanchéité © 11/2017 Création & réalisation CVI - B11
