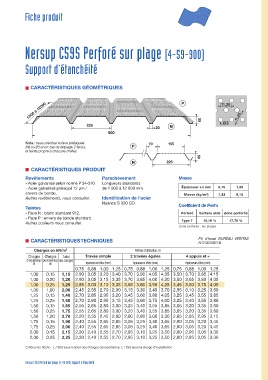

Nersup C59S Perforé sur plage (4-59-900)
Fiche produit
support d‘étanchéité
CARACTÉRISTIQUES GÉOMÉTRIQUES APPLICATIONS
Nersup C59S Perforé sur plage (4-59-900)
Nersup C59Sest utilisé pour la
réalisation d’un platelage continu
1500 à 12000 destiné à recevoir des panneaux
Support d’étanchéité
isolants d’étanchéité. Ce type de tôle
d’acier nervurée ne répond pas aux
59
225
CARACTÉRISTIQUES GÉOMÉTRIQUES 20 exigences esthétiques d’un plafond.
900
70 155
1500 à 12000
P P
225 59
59
225 N N
20
NORMES 900
Masse
Revêtements
Nota : nous préciser la face prélaquée 70 155 Norme P 34 - 310 “Tôles et bandes en acier
(N) ou (P) et en cas de laquage 2 faces, P P de construction galvanisées à chaud destinées
- Galvanisé Z 275.
0,75
la teinte propre à chacune d’elles. Épaisseur en mm 1,00
- Galvanisé prélaqué 12/E. au bâtiment”.
Masse (kg/m 2 ) 7,33 9,16 59 Information technique établie conformément
- En épaisseur 0,75 mm tôle pleine :
galvanisé prélaqué Super 25/E. N N 225 aux dispositions de la norme NF P 84-206 (DTU
Autres revêtements, nous consulter. Identification de l’acier 43-3).
CARACTÉRISTIQUES PRODUIT
Nuance S 320 GD.
Revêtements Parachèvement Masse Norme P 34 - 301 “Tôles et bandes en acier
Teintes
Parachèvements
- Acier galvanisé selon norme P 34-310. Longueurs standards de construction galvanisées prélaquées ou
- Face N (endroit)
Longueur standard de 1500
- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm. Épaisseur en mm 0,75 1,00
revêtues d’un film organique calandré, destinées
12/E : blanc ou gris pierre
à 12 000 mm.
envers de bande. Masse (kg/m 2 ) 7,33 9,16
Super 25/E.
au bâtiment”.
Autres revêtements, nous consulter. Identification de l’acier
- Face P (envers)
Coefficient de perforation
Envers de bande “standard”. Nuance S 320 GD. Coefficient de Perfo
Coefficient de perforation
Teintes Perforé Surface utile Zone perforée
- Face N : blanc standard 912. Perforé Surface utile Zone perforée
r toute autre spécification
Nota : pou
Type T
- Face P : envers de bande standard. 10,80 % 17,70 %
veuillez consulter votre agent. Type T 10,19 % 17,70 % P.V d’essai
Autres couleurs nous consulter. Zone perforée : les plages
Zone perforée : les plages Bureau Veritas
CARACTÉ RISTIQUES TECHNIQUES 2178572/ 1B
PV d’essai BUREAU VERITAS
CARACTÉRISTIQUES TECHNIQUES
Portées d’utilisation en mètres N°2742589/1B
Les tableaux d’utilisation
on, m
Charges en kN/m 2 Portées d’utilisati ont été déterminés par voie
Charges Charges Total Travée simple 2 travées égales 4 appuis et + expérimentale.
d’exploitation permanentes des charges Les essais ont été réalisés
(s) (p) épaisseurs tôles (mm) épaisseurs tôles (mm) épaisseurs tôles (mm)
0,75 0,88 1,00 1,25 0,75 0,88 1,00 1,25 0,75 0,88 1,00 1,25 sous le contrôle d’un
organisme extérieur accrédité
1,00 0,15 1,15 2,90 3,05 3,20 3,40 3,70 3,90 4,05 4,35 3,50 3,70 3,85 4,15 et font l’objet du rapport
d’essai du bureau Veritas
1,00 0,20 1,20 2,90 3,05 3,15 3,35 3,70 3,85 4,00 4,30 3,50 3,65 3,80 4,05
1,00 0,25 1,25 2,85 3,00 3,10 3,35 3,65 3,80 3,95 4,25 3,45 3,60 3,75 4,00
1,00 1,00 2,00 2,45 2,55 2,70 2,90 3,15 3,30 3,45 3,70 2,95 3,10 3,25 3,50
1,25 0,15 1,40 2,70 2,85 2,95 3,20 3,45 3,60 3,80 4,05 3,25 3,45 3,55 3,85
1,25 0,25 1,50 2,70 2,80 2,95 3,15 3,45 3,60 3,75 4,00 3,25 3,40 3,55 3,80
1,50 0,15 1,65 2,55 2,65 2,80 3,00 3,25 3,40 3,55 3,85 3,05 3,20 3,35 3,60 Critères de flèche :
1,50 0,25 1,75 2,55 2,65 2,80 3,00 3,25 3,40 3,55 3,85 3,05 3,20 3,35 3,60
le total
1,50 1,20 2,70 2,20 2,35 2,45 2,60 2,60 2,80 3,00 3,30 2,65 2,85 2,95 3,15 L / 200 sous
1,75 0,15 1,90 2,40 2,55 2,65 2,85 3,05 3,25 3,40 3,65 2,90 3,05 3,20 3,45 des charges
1,75 0,25 2,00 2,40 2,55 2,65 2,85 3,05 3,25 3,40 3,65 2,90 3,05 3,20 3,45 descendantes.
2,00 0,15 2,15 2,30 2,40 2,55 2,70 2,95 3,10 3,25 3,50 2,80 2,95 3,05 3,30 L / 250 sous la
2,00 0,25 2,25 2,30 2,40 2,55 2,70 2,95 3,10 3,25 3,50 2,80 2,95 3,05 3,30 charge d’exploitation.
Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.
Nersup C59S Perforé sur plage (4-59-900) Support d’étanchéité
