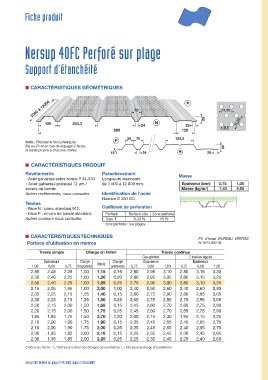

Fiche produit

Nersup 40FC Perforé sur plage

Support d’étanchéité

CARACTÉRISTIQUES GÉOMÉTRIQUES

2000 à 12000 70 P P

120 253,3 N N 40
24 25
8 8 0 1 2 0
50 70 183,3
P P
Nota : Préciser la face prélaquée
(N) ou (P) et en cas de laquage 2 faces, 40
la teinte propre à chacune d’elles. N N
15 24 25

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Masse
- Acier galvanisé selon norme P 34-310. Longueurs standards
- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm. Épaisseur (mm) 0,75 1,00
2

envers de bande. Masse (kg/m ) 7,43 9,90

Autres revêtements, nous consulter. Identification de l’acier

Nuance S 320 GD.
Teintes

- Face N : blanc standard 912. Cœfficient de perforation

- Face P : envers de bande standard. Perforé Surface utile Zone perforée
Autres couleurs nous consulter. Type T 8,43% 15%

zone perforée : les plages

CARACTÉRISTIQUES TECHNIQUES PV d’essai BUREAU VERITAS

Portées d’utilisation en mètres N°1673165/1B

Travée simple Charge en kN/m 2 Travée continue

Cas général 2 travées égales

Épaisseurs Charge Charge Épaisseurs Épaisseurs
1,00 0,88 0,75 d’exploitation Totale permanente 0,75 0,88 1,00 0,75 0,88 1,00

2,55 2,45 2,25 1,00 1,15 0,15 2,80 2,95 3,10 2,80 3,15 3,30

2,50 2,40 2,25 1,00 1,20 0,20 2,80 2,95 3,05 2,80 3,15 3,25

2,50 2,40 2,25 1,00 1,25 0,25 2,75 2,90 3,00 2,80 3,10 3,25
2,15 2,05 1,95 1,00 2,00 1,00 2,40 2,50 2,60 2,40 2,60 2,80

2,35 2,25 2,15 1,25 1,40 0,15 2,60 2,75 2,90 2,80 2,95 3,05
2,35 2,25 2,15 1,25 1,50 0,25 2,60 2,75 2,85 2,75 2,95 3,05

2,20 2,15 2,00 1,50 1,65 0,15 2,45 2,60 2,70 2,60 2,75 2,90

2,20 2,15 2,00 1,50 1,75 0,25 2,45 2,60 2,70 2,55 2,75 2,90

1,95 1,85 1,75 1,50 2,70 1,20 2,00 2,15 2,30 1,95 2,15 2,25

2,10 2,00 1,90 1,75 1,90 0,15 2,35 2,45 2,55 2,45 2,65 2,75

2,10 2,00 1,90 1,75 2,00 0,25 2,35 2,45 2,55 2,40 2,55 2,75

2,00 1,95 1,85 2,00 2,15 0,15 2,25 2,35 2,45 2,30 2,45 2,65

2,00 1,95 1,85 2,00 2,25 0,25 2,25 2,35 2,45 2,25 2,40 2,60

Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.

Nersup 40FC Perforé sur plage (4-40-880) Support d’étanchéité
