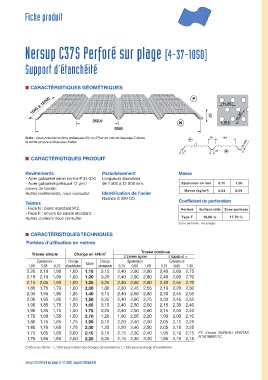

Fiche produit

Nersup C37S Perforé sur plage (4-37-1050)

Support d’étanchéité

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 P P

262,5 N N 37

1050
Nota : nous préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces, P P 70 191
15 mini.
la teinte propre à chacune d’elles.
8 21 N N
CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Masse
- Acier galvanisé selon norme P 34-310 Longueurs standards
- Acier galvanisé prélaqué 12 µm / de 1 500 à 12 000 mm. Épaisseur en mm 0,75 1,00
envers de bande. Masse (kg/m 2 ) 6,03 8,04
Autres revêtements, nous consulter. Identification de l’acier
Nuance S 320 GD. Coefficient de perforation
Teintes
- Face N : blanc standard 912. Perforé Surface utile Zone perforée
- Face P : envers de bande standard.
Autres couleurs nous consulter. Type T 10,80 % 17,70 %
Zone perforée : les plages

CARACTÉRISTIQUES TECHNIQUES
Portées d’utilisation en mètres

Travée continue
Travée simple Charge en kN/m 2
2 travées égales 4 Appuis et +
Épaisseurs Charge Charge Épaisseurs Épaisseurs
1,00 0,88 0,75 d’exploitation Totale permanente 0,75 0,88 1,00 0,75 0,88 1,00
2,20 2,10 1,90 1,00 1,15 0,15 2,40 2,60 2,80 2,40 2,60 2,75
2,15 2,10 1,90 1,00 1,20 0,20 2,40 2,60 2,80 2,40 2,60 2,70
2,15 2,05 1,90 1,00 1,25 0,25 2,40 2,60 2,80 2,40 2,55 2,70
1,85 1,75 1,70 1,00 2,00 1,00 2,30 2,45 2,55 2,10 2,20 2,30
2,05 1,95 1,85 1,25 1,40 0,15 2,40 2,60 2,80 2,30 2,45 2,55
2,00 1,95 1,85 1,25 1,50 0,25 2,40 2,60 2,75 2,30 2,45 2,55
1,90 1,85 1,75 1,50 1,65 0,15 2,40 2,50 2,60 2,15 2,30 2,40
1,90 1,85 1,75 1,50 1,75 0,25 2,40 2,50 2,60 2,15 2,30 2,40
1,70 1,60 1,55 1,50 2,70 1,20 1,90 2,05 2,20 1,90 2,00 2,10
1,80 1,75 1,65 1,75 1,90 0,15 2,20 2,40 2,50 2,05 2,15 2,25
1,80 1,75 1,65 1,75 2,00 1,25 2,20 2,40 2,50 2,05 2,15 2,25
1,75 1,65 1,60 2,00 2,15 0,15 2,15 2,30 2,40 1,95 2,10 2,15 PV d’essai BUREAU VERITAS
1,75 1,65 1,60 2,00 2,25 0,25 2,15 2,30 2,40 1,95 2,10 2,15 N°2678692/1C

Critères de flèche : L / 200 sous le total des charges descendantes. L / 250 sous la charge d’exploitation.

Nersup C37S Perforé sur plage (4-37-1050) Support d’étanchéité
