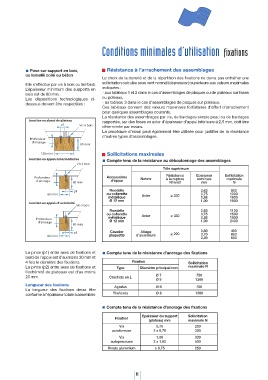

Conditions minimales d’utilisation fixations

■ Pose sur support en bois, Résistance à l’arrachement des assemblages
ou lamellé collé ou béton
Le choix de la densité et de la répartition des fixations ne devra pas entraîner une
sollicitation calculée sous vent normal (dépression) supérieure aux valeurs maximales
Elle s’effectue par vis à bois ou tirefond.
indiquées :
L’épaisseur minimum des supports en
bois est de 80 mm. - aux tableaux 1 et 2 dans le cas d’assemblages de plaques ou de plateaux sur lisses
Les dispositions technologiques ci- ou poteaux,
dessous doivent être respectées : - au tableau 3 dans le cas d’assemblages de plaques sur plateaux.
Ces tableaux donnent des valeurs maximales forfaitaires d’effort d’arrachement
pour quelques assemblages courants.
La résistance des assemblages par vis, de bardages simple peau ou de bardages
Jonction en about de plateau rapportés, sur des lisses en acier d’épaisseur d’appui inférieure à 2,5 mm, doit être
p2 Vis à bois
déterminée par essais.
La procédure d’essai peut également être utilisée pour justifier de la résistance
d’autres types d’assemblages.
Profondeur
d’ancrage
80 mini
120 mini Sollicitations maximales
Jonction en appuis intermédiaires ■ Compte tenu de la résistance au déboutonnage des assemblages
Vis à bois
Tôle supérieure
Résistance
Profondeur Accessoires Nature à la rupture Epaisseur Sollicitation
maximale
nominale
d’ancrage d’appui
80 mini N/mm2 mm N
Rondelle 0,63 900
p1
60 mini ou collerette Acier ≥ 330 0,75 1300
métallique 0,88 1600
Ø 12 mm 1,00 1900
Jonction en appuis d’extrémité
Vis à bois
Rondelle 0,63 1100
ou collerette Acier ≥ 330 0,75 1500
Profondeur métallique 0,88 1900
Ø 12 mm
d’ancrage 1,00 2400
80 mini
Cavalier Alliage 0,60 400
p1 ≥ 220 0,70 650
60 mini plaquette d’aluminium
0,80 650
La pince (p1) entre axes de fixations et ■ Compte tenu de la résistance d’ancrage des fixations
bord de l’appui est d’au moins 30 mm et
4 fois le diamètre des fixations. Fixation Sollicitation
La pince (p2) entre axes de fixations et Type Diamètre principal mm maximale N
l’extrémité de plateaux est d’au moins
20 mm. Crochets en L Ø 7 750
Ø 8 1200
Longueur des fixations Agrafes Ø 6 750
La longueur des fixations devra être
conforme à l’épaisseur totale à assembler. Tirefonds Ø 8 1200

■ Compte tenu de la résistance d’ancrage des fixations
Epaisseur du support Sollicitation
Fixation
(plateau) mm maximale N
Vis 0,75 250
autoforeuse 2 x 0,75 330
Vis 1,00 330
autoperceuse 2 x 1,00 400
Rivets aluminium ≥ 0,75 250
