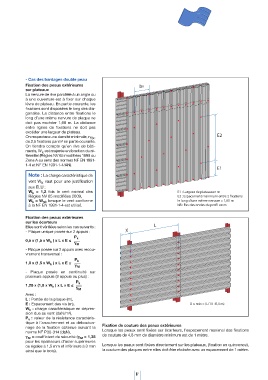

- Cas des bardages double peau
Fixation des peaux extérieures bR
sur plateaux
La nervure de rive parallèle à un angle ou
à une ouverture est à fixer sur chaque
lèvre de plateau. En partie courante, les
fixations sont disposées le long des dia-
gonales. La distance entre fixations le
long d’une même nervure de plaque ne
doit pas excéder 1,60 m. La distance
entre lignes de fixations ne doit pas
excéder une largeur de plateau.
On respectera une densité minimale, n fix , E2
de 2,5 fixations par m² en partie courante.
On tiendra compte qu’en rive de bâti-
ments, W est majorée en fonction du ré-
k
férentiel (Règles NV 65 modifiées 1999 ou
Zone A au sens des normes NF EN 1991-
1-4 et NF EN 1991-1-4/AN).
E1
Note : La charge caractéristique de
vent W vaut pour une justification
k
aux ELU :
W = 1,2 fois le vent normal des E1 : Largeur de plateau en m
k
Règles NV 65 modifiées 2009, E2 : Espacement maximum entre 2 xations
W =W 50 lorsque le vent conforme le long d’une même nervure = 1,60 m
k
à la NF EN 1991-1-4 est utilisé. bR : Pas des ondes du prol en m
Fixation des peaux extérieures
sur les écarteurs
Elles sont vérifiées selon les cas suivants : L
- Plaque unique posée sur 2 appuis : X
P k
0,5 x (1,5 x W ) x L x E ≤ γ M
k
- Plaque posée sur 2 appuis avec recou-
vrement transversal :
P
k
1,0 x (1,5 x W ) x L x E ≤ γ M
k
- Plaque posée en continuité sur
plusieurs appuis (3 appuis ou plus) :
P
1,25 x (1,5 x W ) x L x E ≤ k
k
γ M
Avec :
L : Portée de la plaque (m),
E : Espacement des vis (m), X ≤ min = (L/10 : 0,4 m)
W : charge caractéristique en dépres-
k
sion due au vent (daN/m²),
P : valeur de la résistance caractéris-
k
tique à l’arrachement et au débouton- Fixation de couture des peaux extérieures
nage de la fixation obtenue suivant la
Lorsque les peaux sont fixées sur écarteurs, l’espacement maximal des fixations
norme NF P30-314 (daN),
γ M = coefficient de sécurité (γ M = 1,35 de couture de 4,8 mm de diamètre minimum est de 1 mètre.
pour les épaisseurs d’acier supérieures
ou égales à 1,5 mm et inférieure à 3 mm Lorsque les peaux sont fixées directement sur les plateaux, (fixation en quinconce),
ainsi que le bois). la couture des plaques entre elles doit être réalisée avec un espacement de 1 mètre.
