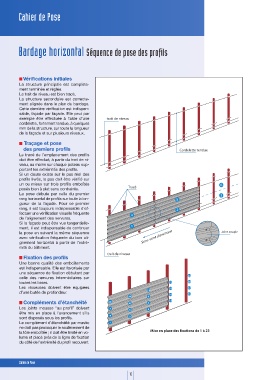

Cahier de Pose

Bardage horizontal Séquence de pose des profils

Vérifications initiales
La structure principale est complète-
ment terminée et réglée.
Le trait de niveau est bien tracé.
La structure secondaire est correcte-
ment alignée dans le plan du bardage.
Cette dernière vérification est indispen-
sable, façade par façade. Elle peut par
exemple être effectuée à l’aide d’une trait de niveau
cordelette, fortement tendue, à quelques
mm de la structure, sur toute la longueur
de la façade et sur plusieurs niveaux.

Traçage et pose
des premiers profils Cordelette tendue
Le tracé de l’emplacement des profils
doit être effectué, à partir du trait de ni-
veau, au moins sur chaque poteau sup-
portant les extrémités des profils.
Si un doute existe sur le pas réel des
profils livrés, le pas doit être vérifié sur
un ou mieux sur trois profils emboîtés 6
posés bien à plat sans contrainte. Tracé
La pose débute par celle du premier
3
rang horizontal de profils sur toute la lon- 5
gueur de la façade. Pour ce premier
rang, il est toujours indispensable d’ef- 2
fectuer une vérification visuelle fréquente
4
de l’alignement des nervures.
Si la façade peut être vue tangentielle-
1
ment, il est indispensable de continuer
la pose en suivant la même séquence Joint souple
avec vérification fréquente du bon ali- Sens vent dominant
gnement horizontal à partir de l’extré-
mité du bâtiment.
trait de niveau
Fixation des profils
Une bonne qualité des emboîtements
est indispensable. Elle est favorisée par
une séquence de fixation débutant par
23
celle des nervures intermédiaires sur
toutes les lisses. 22 20
Les visseuses doivent être équipées 19 17
12
d’une butée de profondeur.
16 14
11 9
Compléments d’étanchéité 10 8 6 13
Les joints mousse “au profil” doivent 7 3
5
être mis en place à l’avancement s’ils
4 2
sont disposés sous les profils.
Le complément d’étanchéité par mastic 1
ne doit pas provoquer le soulèvement de
Mise en place des fixations de 1 à 23
la tôle emboîtée ; il doit être limité en vo-
lume et placé près de la ligne de fixation
du côté de l’extrémité du profil recouvert.
