E2 16 pages GUIDE DE POSE SPO_Mise en page 1 09/01/18 14:44 Page11

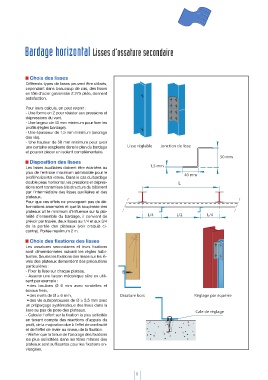

Bardage horizontal Lisses d’ossature secondaire

Choix des lisses
Différents types de lisses peuvent être utilisés,
cependant dans beaucoup de cas, des lisses
en tôle d’acier galvanisée Z 275 pliée, donnent
satisfaction.

Pour leurs calculs, on peut retenir :
- Une forme en Z pour résister aux pressions et
dépressions du vent.
- Une largeur de 40 mm minimum pour fixer les
profils (règles bardage).
- Une épaisseur de 1,5 mm minimum (ancrage
des vis).
- Une hauteur de 50 mm minimum pour avoir
une certaine souplesse dans le plan du bardage Lisse réglable Jonction de lisse
et pouvoir placer un isolant complémentaire.
50 mm
Disposition des lisses
1,5 mm
Les lisses auxiliaires doivent être écartées au
plus de l’entraxe maximum admissible pour le
40 mm
profil horizontal retenu. Dans le cas du bardage
double peau horizontal, les pressions et dépres- L
sions sont transmises à la structure du bâtiment
par l’intermédiaire des lisses auxiliaires et des
plateaux.
Pour que ces effets ne provoquent pas de dé-
formations anormales et que la souplesse des
plateaux ait le minimum d’influence sur la pla-
néité d’ensemble du bardage, il convient de L/4 L/2 L/4
prévoir par travée, deux lisses au 1/4 et aux 3/4
de la portée des plateaux (voir croquis ci-
contre). Portée maximum 2 m.

Choix des fixations des lisses
Les ossatures secondaires et leurs fixations
sont dimensionnées suivant les règles habi-
tuelles. Seules les fixations des lisses sur les lè-
vres des plateaux demandent des précautions
particulières :
- Fixer la lisse sur chaque plateau.
- Assurer une liaison mécanique sûre en utili-
sant par exemple :
• des boulons Ø 6 mm avec rondelles et
écrous frein,
• des rivets de Ø ≥ 6 mm, Ossature bois Réglage par équerre
• des vis autoperceuses de Ø ≥ 5,5 mm avec
un préperçage systématique des trous dans la
lisse au pas de pose des plateaux. Cale de réglage
- Calculer l’effort sur la fixation la plus sollicitée
en tenant compte des réactions d’appuis du
profil, de la majoration due à l’effet de continuité
et de l’effet de levier au niveau de la fixation.
- Vérifier que la tenue de l’ancrage des fixations
les plus sollicitées dans les tôles minces des
plateaux sont suffisantes pour les fixations en-
visagées.

Cahier de Pose

11
