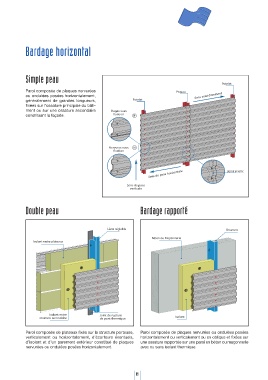

Bardage horizontal

Simple peau
Potelet
Paroi composée de plaques nervurées Poteau
ou ondulées posées horizontalement, Sens vent dominant
généralement de grandes longueurs, Potelet
fixées sur l’ossature principale du bâti-
ment ou sur une ossature secondaire Plages vues
constituant la façade. fixation P

Nervures vues N
fixation

Sens de pose horizontale Joint mastic

Sens de pose
verticale

Double peau Bardage rapporté

Lisse réglable Ossature

Béton ou Maçonnerie
Isolant entre plateaux

Isolant entre Joint de rupture
ossature secondaire de pont thermique Isolant

Paroi composée de plateaux fixés sur la structure porteuse, Paroi composée de plaques nervurées ou ondulées posées
verticalement ou horizontalement, d’écarteurs éventuels, horizontalement ou verticalement ou en oblique et fixées sur
d’isolant et d’un parement extérieur constitué de plaques une ossature rapportée sur une paroi en béton ou maçonnerie
nervurées ou ondulées posées horizontalement. avec ou sans isolant thermique.

Cahier de Pose

09
