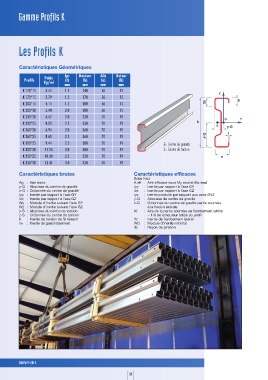

Les Profils

Caractéristiques Géométriques

Epr Hauteur Aile Retour
Poids
Profils (t) (h) (a) (b)
Kg/ml
mm mm mm mm
K 140*15 3.44 1.5 140 56 15
Z
K 170*15 3.79 1.5 170 56 15 b
K 200*15 4.14 1.5 200 56 15 35
K 200*20 5.48 2.0 200 56 15
K 230*20 6.47 2.0 230 70 19 G Y
h
K 230*25 8.00 2.5 230 70 19
S y-G
K 260*20 6.94 2.0 260 70 19 t
K 260*25 8.60 2.5 260 70 19 z-G
K 300*25 9.44 2.5 300 70 19 G : Centre de gravité
K 300*30 11.23 3.0 300 70 19 S : Centre de torsion
K 350*25 10.34 2.5 350 70 19 a
K 350*30 12.41 3.0 350 70 19

Caractéristiques brutes Caractéristiques efficaces
Sous Nsd
Ag : Aire brute A eff : Aire efficace sous My seul et Mz seul
y-G : Abscisse du centre de gravité Iyy : Inertie par rapport à l’axe GY
z-G : Ordonnée du centre de gravité Izz : Inertie par rapport à l’axe GZ
Iyy : Inertie par rapport à l’axe GY Iyz : Inertie produite par rapport aux axes GYZ
Izz : Inertie par rapport à l’axe GZ y-G : Abscisse du centre de gravité
Wy : Module d’inertie suivant l’axe GY z-G : Ordonnée du centre de gravité partie soumise
Wz : Module d’inertie suivant l’axe GZ à la flexion latérale
y-S : Abscisse du centre de torsion Af : Aire de la partie soumise au flambement latéral
z-S : Ordonnée du centre de torsion = 1/6 de la hauteur totale du profil
it : Inertie de torsion de St Venant Ifz : Inertie de flambement latéral
Iw : Inertie de gauchissement Wfz : Module d’inertie minimal
ifz : Rayon de giration
