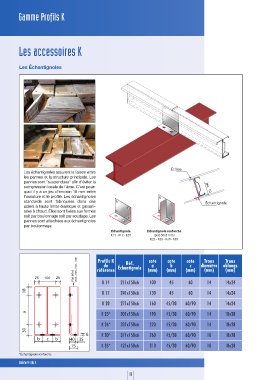

Les accessoires

Les Échantignoles

Éclisse
Les échantignoles assurent la liaison entre
les pannes et la structure principale. Les
pannes sont “suspendues” afin d’éviter la
compression locale de l’âme. C’est pour-
quoi il y a un jeu d’environ 10 mm entre
l’ossature et le profilé. Les échantignoles
standards sont fabriquées dans des
Échantignole
aciers à haute limite élastique et galvani-
sées à chaud. Elles sont fixées aux fermes
soit par boulonnage soit par soudage. Les
pannes sont attachées aux échantignoles
par boulonnage.
Échantignole Échantignole renforcée
K14 - K17 - K20 (plat 60x5 mm)
K23 - K26 - K30 - K35

(K23 - K26 - K30 - K35) référence Échantignole (mm) (mm) (mm) diamètre oblongs
Profils K
cote
cote
cote
Trous
Trous
Réf.
de
b
c
a
(mm)
(mm)
Plat 60x6
K 14 211x150x6 100 45 60 14 14x24
18 K 17 241x150x6 130 45 60 14 14x24
K 20 271x150x6 160 45/30 60/90 14 14x24
a
K 23* 301x150x6 190 45/30 60/90 14 18x28
K 26* 331x150x6 220 45/30 60/90 14 18x28
30
6 K 30* 371x150x6 260 45/30 60/90 18 18x28
b c b 40 35
75 K 35* 421x150x6 310 45/30 60/90 18 18x28
*Échantignole renforcée
