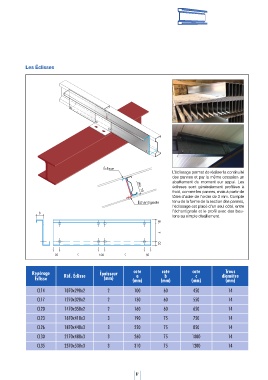

Les Éclisses

É

Éclisse
L’éclissage permet de réaliser la continuité
des pannes et par la même occasion un
abattement du moment sur appui. Les
éclisses sont généralement profilées à
froid, comme les pannes, mais à partir de
tôles d’acier de l’ordre de 3 mm. Compte
Échantignole tenu de la forme de la section des pannes,
l’éclissage est placé d’un seul côté, entre
l’échantignole et le profil avec des bou-
b
lons au simple cisaillement.

a

c c

Trous
Repérage Réf. Éclisse Épaisseur cote cote cote diamètre
b
c
a
Éclisse (mm) (mm) (mm) (mm) (mm)
CL14 1070x298x2 2 100 60 450 14
CL17 1270x328x2 2 130 60 550 14
CL20 1470x358x2 2 160 60 650 14

CL23 1670x418x3 3 190 75 750 14

CL26 1870x448x3 3 220 75 850 14
CL30 2170x488x3 3 260 75 1000 14

CL35 2570x538x3 3 310 75 1200 14
